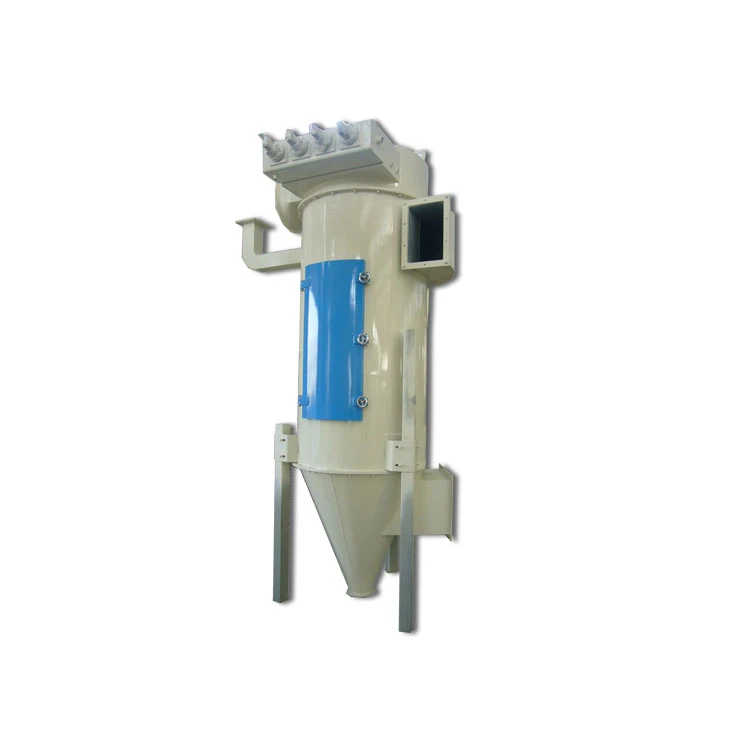

เครื่องดักฝุ่น TBLMY

ระบบเก็บฝุ่น

TBLMY เครื่องกรองฝุ่นแบบแรงดันสูง

คุณสมบัติ: ด้วยซองกรองแบบแบน โครงสร้างกะทัดรัด และขนาดเล็ก

การใช้งาน: เก็บฝุ่นบนอุปกรณ์ลำเลียง

ความกดอากาศทำงาน: 0.2-0.4 MPa

พื้นที่การกรอง (ไม่จำเป็น): 5.6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

การประยุกต์ใช้และการปรับตัว

TBLMy Jet Filter Dust Collector เป็นเครื่องกรองอากาศแบบย้อนกลับแรงดันต่ำชนิดถุงเก็บฝุ่น ตัวเก็บฝุ่นแบบแรงกระตุ้น โดดเด่นด้วยประสิทธิภาพที่เชื่อถือได้ การเก็บฝุ่นที่มีประสิทธิภาพสูง ความเข้มข้นของการปล่อยประจุต่ำ ใช้งานง่ายและบำรุงรักษา ใช้ได้กับการควบคุมฝุ่นในอุตสาหกรรมธัญพืชและการแปรรูปอาหารสัตว์ เครื่องจักร โลหะวิทยา วัสดุก่อสร้างและซีเมนต์ และการทำความสะอาดฝุ่นหรือการรีไซเคิลและการกรองในการลำเลียงด้วยลมหรือการรวบรวมท่อดูดอากาศ

คุณสมบัติ

ผลิตภัณฑ์นี้มีลักษณะเด่นของตัวเก็บฝุ่นแบบไซโคลน อากาศที่ประกอบด้วยฝุ่นจะเข้าสู่กล่องตามการสัมผัสและแยกจากกันโดยการหมุนรอบ ฝุ่นขนาดใหญ่ถูกตัดสินในตอนแรก ฝุ่นขนาดเล็กถูกกรองผ่านปลอกกรองเพื่อปรับปรุงอายุการใช้งานของปลอกหุ้ม

กลไกการยึดและการถอดประกอบที่รวดเร็วซึ่งผลิตด้วยเทคโนโลยีสิทธิบัตรสำหรับปลอกผ้านั้นสามารถนำไปใช้ในการปรับปรุงสภาพแวดล้อมการทำงานและประสิทธิภาพการทำงาน

โซลินอยด์วาล์วชนิด TDFD ถูกนำมาใช้สำหรับการติดตั้งและถอดประกอบได้ง่าย และสำหรับโซลินอยด์วาล์วตัวเดียวสามารถฉีดปลอกแขนหลายอันในคราวเดียวได้

เครื่องมือควบคุมแรงกระตุ้นประเภท TKZM ถูกนำมาใช้สำหรับการควบคุมหลายวงจรที่มีความสามารถในการปรับ ความแม่นยำ และประสิทธิภาพที่เสถียรได้ดี

มีกลไกการดูดฝุ่นก้นกรวยและก้นแบน เพื่อเพิ่มประสิทธิภาพกลไกการระบายฝุ่นด้วยก้นแบน

แรงดันไฟฟ้าขาเข้าของโซลินอยด์วาล์ว: DC 24 V, กระแสไฟ: 0.8 A-1A , สภาพแวดล้อมในการทำงาน: -10 องศา -50 องศา , ความชื้นสัมพัทธ์น้อยกว่าหรือเท่ากับ ถึง 85 เปอร์เซ็นต์ , สื่อการทำงาน: อากาศบริสุทธิ์, แรงดันใช้งานของแหล่งอากาศ: 0.5 MPa -0.7Mpa.

แรงดันใช้งานของแอร์ล็อคต้องเป็น AC 380 (1±5 เปอร์เซ็นต์) V และวัสดุจะต้องไม่ผสมกับสิ่งสกปรกที่เป็นเส้นใยและของแข็งขนาดใหญ่

แรงดันแหล่งอากาศสำหรับการกำจัดฝุ่นจะต้องเท่ากับ {{0}}.5 MPa-0.7MPa หากใช้ในกรณีพิเศษ ความดันอาจต่ำกว่า 0.5MPa

ความต้านทานของตัวเก็บฝุ่น: P＜1.2Kpa;

ประสิทธิภาพการเก็บฝุ่น: η มากกว่าหรือเท่ากับ 99.5 เปอร์เซ็นต์ ;

กรองอากาศความเร็ว: น้อยกว่าหรือเท่ากับ 4 (m/min);

ข้อมูลจำเพาะของปลอกกรอง: Φ140×1600, Φ140×2000, Φ140×2400 (มม.)

หลักการทำงานและคุณสมบัติของส่วนประกอบหลัก

กล่องบน

กล่องด้านบนเป็นส่วนประกอบสำหรับรวบรวมอากาศบริสุทธิ์ที่ผ่านการกรองแล้ว โดยมีช่องระบายอากาศอยู่ด้านบน และมีอุปกรณ์เป่าลมอยู่ด้วย เมื่อเปิดฝาครอบด้านบนของกล่องด้านบน สามารถตรวจสอบและเปลี่ยนอุปกรณ์แอร์เจ็ทได้ (โดยปกติไม่จำเป็น)

กล่องกลาง

กล่องกลางเป็นส่วนประกอบสำหรับการกรองอากาศที่มีฝุ่นเข้ามาและสำหรับการตกตะกอนอนุภาคฝุ่นขนาดใหญ่ ด้านบนเชื่อมต่อกับกล่องด้านบน ด้านล่างเชื่อมต่อกับกล่องด้านล่าง และมีอุปกรณ์ปลอกกรองอยู่ในนั้น มีประตูตรวจสอบบนกล่องซึ่งสามารถเปิดออกเพื่อตรวจสอบและเปลี่ยนปลอกกรอง

กล่องล่าง (ก้นแบน —— กล่องล่าง, ก้นรูปกรวย —— บังเกอร์)

กล่องด้านล่างเป็นส่วนประกอบสำหรับระบายฝุ่นและติดตั้งอุปกรณ์กำจัดฝุ่นในนั้น ส่วนล่างมีรูระบายฝุ่นที่ต่อกับแอร์ล็อค มีท่อระบายน้ำอยู่ด้านข้างกล่องด้านล่าง ใช้สำหรับตรวจสอบอุปกรณ์ระบายฝุ่นและเติมน้ำมันหล่อลื่นเมื่อเปิดออก ฝุ่นถูกระบายออกทางบังเกอร์ทรงกรวยโดยใช้แรงโน้มถ่วงของฝุ่น เพื่อให้สามารถเก็บฝุ่นตามพื้นผิวรูปกรวยและระบายออก

พารามิเตอร์ทางเทคนิค
